IR Sensors for Metals Processing

MP系列红外线扫描仪

采用实时热成像技术,每秒最多可扫描300行,能适应恶劣的工作环境。

MP linescanners

边到边热成像技术帮助您发现问题

  • 实时热成像技术适用于连续或离散的工艺过程
  • 内置线激光器,可快速对准目标,进而降低安装成本
  • 确保产品合规生产进而提升品质

MP系列红外线扫描仪专为适应恶劣环境打造,可为连续的工艺过程提供精确、边到边的实时热成像和温度测量。在300Hz的扫描速度下,每次可扫描1024个数据点,从而使您能够在异常发生之前找到故障温度点(例如热点)。

  • 概览
  • 技术参数
  • 应用
  • 订购须知
  • 附件
  • 资源

福禄克过程仪器的MP系列红外线扫描仪包含多种行业配置,可为移动工艺过程和产品提供连续、精确和实时的热成像和温度测量。

每个系统都有多种光谱和温度范围可供选择,可适应各种用途。该系列产品还可选装专为特殊应用和工业环境设计的各种硬件和软件。

MP行扫描仪

凭借高达300Hz的扫描速度和单次最多可扫描1024个数据点的能力,MP行扫描仪系列甚至可以展示出高速制造过程的全貌。此外,该扫描仪的视野可达90°,并采用分辨率为200:1的光学元件,可在目标表面上的每个光斑上采样三次,进而确保温度读数的准确性。

每个行扫描仪还装有一个内置线激光器,可快速对准目标,进而降低安装成本。内部集成水冷和空气吹扫功能,并配备可选装的防水外壳,有助于扫描仪的维护。MP系列红外线扫描仪还允许用户使用带预接电缆的现有网络,以便连接到标准PC以实现快速安装。该系统的多功能Datatemp®DP软件还可以使您创建自定义操作参数,并轻松显示热成像和温度曲线。

主要特征

  • 实时热成像,扫描速度高达300Hz
  • U每行多达1024个测量点
  • 广泛的光谱和温度范围选择
  • 光学分辨率高达200:1
  • 实时彩色热图像
  • 精确的数据分析
  • 优质无刷电机(平均故障间隔时间40,000小时)
  • 内置以太网TCP/IP通信
  • 独立于PC的警报输出
  • 独立于PC的4-20mA接口(3个输出)
  • I/O模块最多可支持10个扇区/区域(独立于PC)
  • 内部线激光器,用于精确对准
  • 坚固耐用的IP65防水外壳
  • 空气吹扫使窗口不受灰尘和冷凝水影响
  • 内置水冷,最高适应180°C的环境温度
  • 可现场更换的窗口



DataTemp®DP软件

MP系列红外线扫描仪可在独立模式下使用,也可连接到单台PC或通过使用DataTemp®DP软件集成到过程控制系统中。这款基于Windows®的工业软件包可实现扫描仪的远程配置和实时过程监控。

通过使用该软件的OPC服务器功能,MP系列红外线扫描仪可成为任何兼容OPC的分布式控制接口(DCI)或人机界面(HMI)系统的组成部分。不论哪种情况,MP系列红外线扫描仪均可提供实时温度监测和控制功能。

主要特征

  • 支持多个产品特定配置
  • 文本报警记录
  • 故障安全报警记录
  • 用于比较分析的参考图像
  • 可以近似延时电影的方式回放保存的图像
  • 多种系统接口、数字和模拟I/O、OPC,可通过ASCII直接转发数据
  • 支持多个MP系列红外线扫描仪
  • 密码保护的访问级别
  • 多种语言支持
  • 实时环境温度补偿或发射率调整

通用技术数据

特征 电气技术数据
防护等级 IP65 (IEC 60529)
工作温度
  • 不含水冷功能: 0° 至 50°C
  • 含水冷功能 最高 180°C
  • 内置加热器 最低 -40°C
内部工作温度 0 至 60°C
激光自动关闭 < 5℃或> 50℃时
贮存温度 -25 至 65°C
相对湿度 10 至 90% 无冷凝
冲击试验 IEC 60068-2-6,3个方向,10至150 Hz,试验条件2 g,20 Hz以上
振动试验 IEC 60068-2-6,3个方向,10至150 Hz,试验条件2 g,20 Hz以上
扫描电机 MTBF: 40,000小时
水冷 标准; 最大水压 15 bar (218 psi)
空气吹扫 标准; 最大气压 3 bar (44 psi)
重量 7 kg, 包括空气吹扫附件



电气技术数据

特征 电气技术数据
模拟量输出 3点用户可配置0/4 - 20 mA电流输出,输出整体隔离,最大负载500Ω
警报输出 继电器,触点30 V, 1 A
输入 激光开闭,发射率调整,背景温度补偿
以太网通信 TCP/IP 协议 10/100 Mbit/s
串行通信 RS485 全双工,不可寻址
电源 24 VDC ±25 %, 1 A
预热时间 30 分钟



测量规格


MP150 / RAYTMP150
MP300
扫描频率
 最大150 Hz
最大300 Hz
视场角
90°
焦距

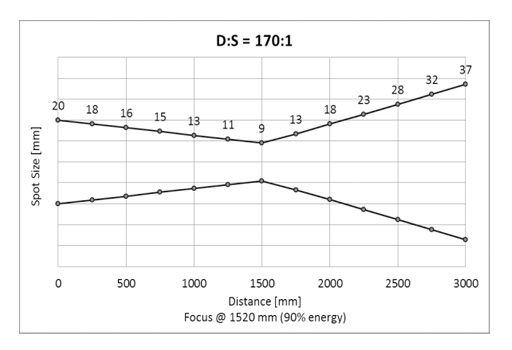

1.52 m (4.9 ft) 标准;可自定义焦点
辐射率
0.1 … 1.0 数字可调
采样点
每行256个数据点 @150 Hz
每行512个数据点 @80 Hz
每行1024个数据点 @40 Hz
每行256个数据点 @300 Hz
每行512个数据点 @160 Hz
每行1024个数据点 @80 Hz
信号处理
最大值、最小值、平均值、峰值/谷值保持、警报设定值;
可通过软件配置其它信号处理功能





Fluke Process Instruments福禄克过程仪器 - 深圳办事处
深圳市罗湖区深南东路5002号信兴广场地王商业大厦3508室
Room 3508, Diwang Building, Xinxing Square, 5002 East Shennan Road, Luohu District, Shenzhen City
Telephone: +86-010-64384691
Email: [email protected]

Fluke Process Instruments福禄克过程仪器 - 西安办事处
西安市南二环西段88号老三届世纪星大厦24层H座
Western Section of South 2nd Beltway Road Xi'an 61 710065
Telephone: +86-010-64384691
Email: [email protected]

Fluke Process Instruments福禄克过程仪器 -上海办事处
上海市长宁区福泉北路518号9座3楼
China - Shanghai office, 3 floor, 9 Fuquan North Road, Changning District, Shanghai, 518
Telephone: +86-010-64384691
Email: [email protected]

可调式安装底座

可调式安装底座允许您对扫描仪的方向进行细微的调整,进而从工艺过程的不同部分收集更多数据。

电源选项

我们提供多种电源选项,包括240VAC、24VDC和1.3A。

行扫描仪的恒温器

行扫描仪的恒温器配件令用户能够将行扫描仪外壳的温度保持在露点以上,进而避免因设备外壳内部存在冷凝水造成的损坏,延长产品的使用寿命。

制造商的校准证书

基于NIST/DAkkS认证的探针,我们的校准证书可确保可追溯性。

若您有意与专家探讨应用方案,请单击此处。这个产品拥有两年质保。我们可为您提供应用和产品的支持。 若您有意与专家探讨应用方式,请单击此处。

  • 应用及技术支持

    我们提供售后技术支持,包括疑难问题解决、安装调试、并根据您的工艺改善方案。我们拥有丰富的温度测量经验,可为您的应用量身定制合理的测温方案,并提供相关的技术支持。

  • 维修和校准支持

    我们在美国、英国、德国、中国、日本、新加坡、日本设立了办事处,在100多个国家拥有经验丰富的授权代理渠道,以保障本地的售后维修及校准支持。
    因为有这些本地的售后服务中心,您可以节省国际发货流程,缩短不必要的设备停运。 在此处获得维修和校准支持。
